Vòng bi chống quay ngược (Blackstop cam clutch)

Backstop clutch GFRNF5F6

Thông tin sản phẩm

GIỚI THIỆU

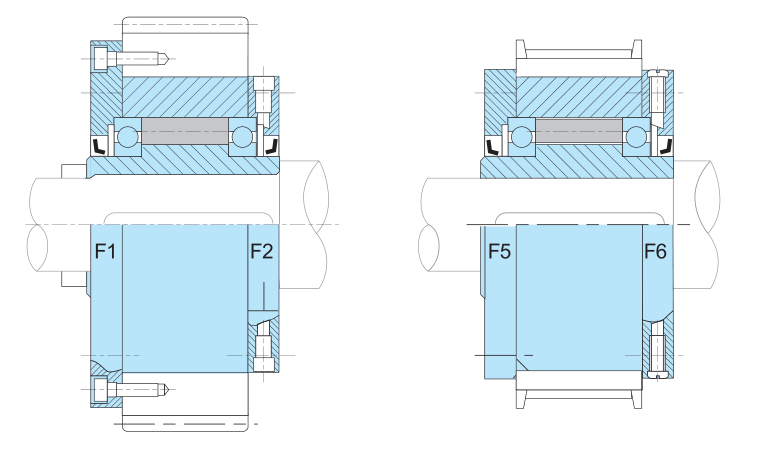

Các loại GFR..F1F2 / F2F7 và GFRN..F5F6 là các loại vòng bi tự do kiểu con lăn, khép kín, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 ...

Họ sử dụng các mô-đun cơ sở GFR, GFRN được mô tả trên các trang trước. Các thiết bị phải được bôi trơn bằng dầu trước khi sử dụng nếu chúng được phân phối tháo rời. Chủ yếu được sử dụng làm bộ ly hợp lập chỉ mục hoặc chạy quá mức. kết hợp bìa được chọn tùy theo loại ổ đĩa, như được hiển thị ở trang sau.
Nắp F2 và F6 được sử dụng để đóng thiết bị. Chúng được trang bị 3 vít để đổ dầu, xả và cấp.

Phớt trục là loại phớt môi tiêu chuẩn. Người dùng có trình độ chuyên môn có thể dễ dàng lắp ráp các tấm che, cho phép chọn hướng xoay tại chỗ. Ngoài ra, các đơn vị có thể được lắp ráp và bôi trơn (ngoại trừ GFRN .. F5F6).

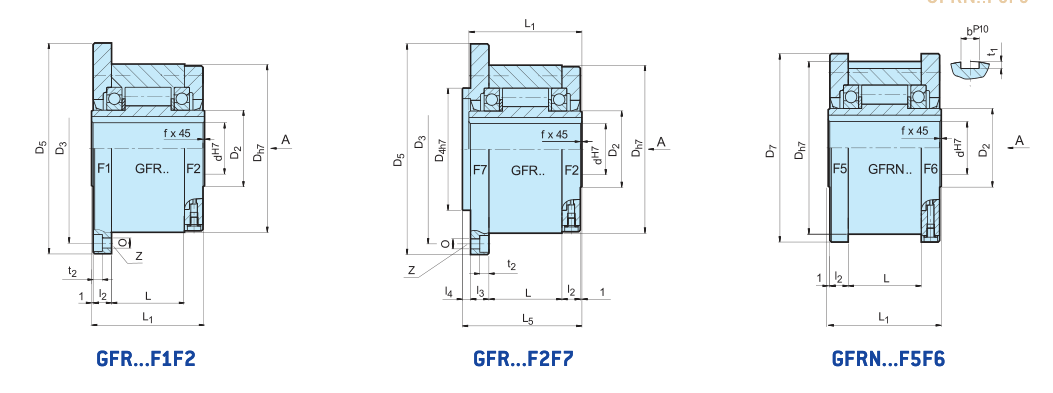

Size		Overrunning speeds									Number							keyway outer race			Weight
d^H7	T_KN¹⁾	n_imax²⁾	n_amax³⁾	D_h7	D₅	D₇	D₃	D_4h7	O	t₂	z	L₁	L₅	L	I₂	I₃	I₄	t₁	b^P10	f
[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
12	55	3100	4700	62	85	70	72	42	5.5	5.7	3	42	44	20	10	10	3	2.5	4	0.5	1.2
15	125	2800	4400	68	92	76	78	47	5.5	5.7	3	52	54	28	11	11	3	3	5	0.8	1.6
20	181	2400	4100	75	98	84	85	55	5.5	5.7	4	57	59	34	10.5	10.5	3	3.5	6	0.8	1.9
25	288	1600	3800	90	118	99	104	68	6.6	6.8	4	60	62	35	11.5	11.5	3	4	8	1	2.9
30	500	1300	2800	100	128	109	114	75	6.6	6.8	6	68	70	43	11.5	11.5	3	4	8	1	3.9
35	725	1200	2600	110	140	119	124	80	6.6	6.8	6	74	76	45	13.5	13	4	5	10	1	4.9
40	1025	850	2300	125	160	135	142	90	9	9	6	86	88	53	15.5	15	4	5	12	1.5	7.5
45	1125	740	2200	130	165	140	146	95	9	9	8	86	88	53	15.5	15	4	5.5	14	1.5	7.8
50	2125	580	1950	150	185	160	166	110	9	9	8	94	96	64	14	13	4	5.5	14	1.5	10.8
55	2625	550	1800	160	204	170	182	115	11	11	8	104	106	66	18	17	4	6	16	2	14
60	3500	530	1700	170	214	182	192	125	11	11	10	114	116	78	17	16	4	7	18	2	16.8
70	5750	500	1600	190	234	202	212	140	11	11	10	134	136	95	18.5	17.5	4	7.5	20	2.5	20.8
80	8500	480	1500	210	254	222	232	160	11	11	10	144	146	100	21	20	4	9	22	2.5	27
90	14500	450	1300	230	278	242	254	180	14	13	10	158	160	115	20.5	19	5	9	25	3	40
100	20000	350	1100	270	335	282	305	210	18	17.5	10	182	184	120	30	28	5	10	28	3	67
130	31250	250	900	310	380	322	345	240	18	17.5	12	212	214	152	29	27	5	11	32	3	94
150	70000	200	700	400	485	412	445	310	22	21.5	12	246	248	180	32	30	5	12	36	4	187
